首页  ꄲ  AC-DC（新）  ꄲ  反激  ꄲ  SSR功率开关  ꄲ  KP36674

KP36674





高度集成、离线式电流模式 PWM 控制功率开关






KP36674 是一款针对离线式反激电源设计的高性能副边控制 PWM 功率开关。同时 IC 内置高耐压 MOSFET 可提高系统浪涌耐受能力。

KP36674 内部具有高精度 132kHz 开关频率振荡器，且带有抖频功能可优化 EMI 性能。向日葵视频app下载安装站长统计网站进入下载官 采用绿色节能模式和打嗝模式工作，同时具有高压自启动功能省去启动电阻；向日葵视频app下载安装站长统计网站进入下载官 内部峰值电流检测阈值可跟随实际负载情况自动调节，可以有效降低空载情况下的待机，保证小于 50mW (辅助绕组供电)的待机功耗。

KP36674 集成有完备的保护功能，包括：过载保护 (OLP)、输入欠压保护(BOP)、VDD 过压保护 (VDD OVP)、VDD 欠压保护 (VDD UVLO)、逐周期电流限制 (OCP)、异常过流保护 (AOCP)、过热保护 (OTP)、软启动、前沿消隐 (LEB) 和 VDD 钳位等。







主要特点

•  集成 700V 高压 MOSFET

•  集成采样电阻、高压启动电路

•  固定 132kHz 开关频率

•  兼容反激隔离、反激非隔离应用

•  ±1% 恒压精度

•  待机功耗 <50mW (有辅助绕组)

• 待机功耗 <150mW (无辅助绕组)

•  绿色省电模式和打嗝模式工作

•  全程工作无异音

•  集成抖频功能优化 EMI



•  集成自恢复模式的保护功能:

•  过载保护 (OLP)

•  输入欠压保护 (BOP)

•  VDD 过压保护 (VDD OVP) 和钳位(Clamp)

•  VDD 欠压保护 (VDD UVLO)

•  逐周期电流限制 (OCP)

•  异常过流保护 (AOCP)

•  过热保护 (OTP)

•  封装类型 DIP-7







典型应用

•  家电电源

•  工业电源

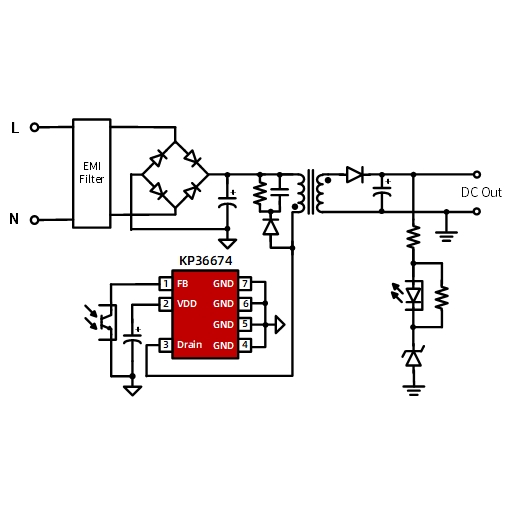

典型应用电路

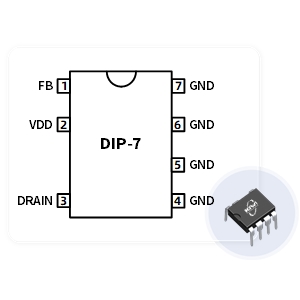

管脚封装








技术文档


类型

标题

详情


数据手册

高度集成、离线式电流模式 PWM 控制功率开关

获取完整版


应用指南

—

获取完整版





产品选型


产品型号

拓扑电路

最大功率

工作模式

输出特性

耐压

导通阻抗

启动方式

能效标准

待机功耗

VDDmax

最高频率

封装


KP36674

Flyback

10W

DCM&CCM

CV

700V MOS

6Ω

高压启动

六级

<50mW/

<150mW

30V

132kHz

DIP-7
